RTOS 前传：先把IDE的编译黑盒拆了

RTOS 前传：先把IDE的编译黑盒拆了

之前其实学过 RTOS，但那时候纯纯把它当黑盒来用：会创建任务、会调度，能跑起来就完事了。CMake 也差不多，自己甚至没怎么手写过。

我发现自己每次开学，工程能力都会 ++；每次一放长假，又会再进化一次。原因可能也很简单：假期里有时间把那些最基础、最底层的东西重新磨一遍。刀磨了一整个假期，开学当然砍得更快。

所以接下来准备更新一个新篇章，重新学 RTOS。这次以 STM32F407VET6 为例，不急着上操作系统，先从最基础的工程开始：补齐启动文件、系统初始化文件和链接脚本，再亲手写好 CMake，让它真的编译起来。

这一篇就是前传。看懂它最好有一点汇编语言和微机原理基础，不然中间可能会有点吃力。

本系列均使用编辑器 + CLI，拒绝一切丑陋的 IDE，比如 Keil CubeMX。用 Keil 的你一辈子没法成长 ,就等着找底薪工作吧。

先把官方仓库拉下来

先克隆 ST 官方的 STM32CubeF4 仓库。里面有一堆库、驱动和例程，也有我们需要的启动文件。

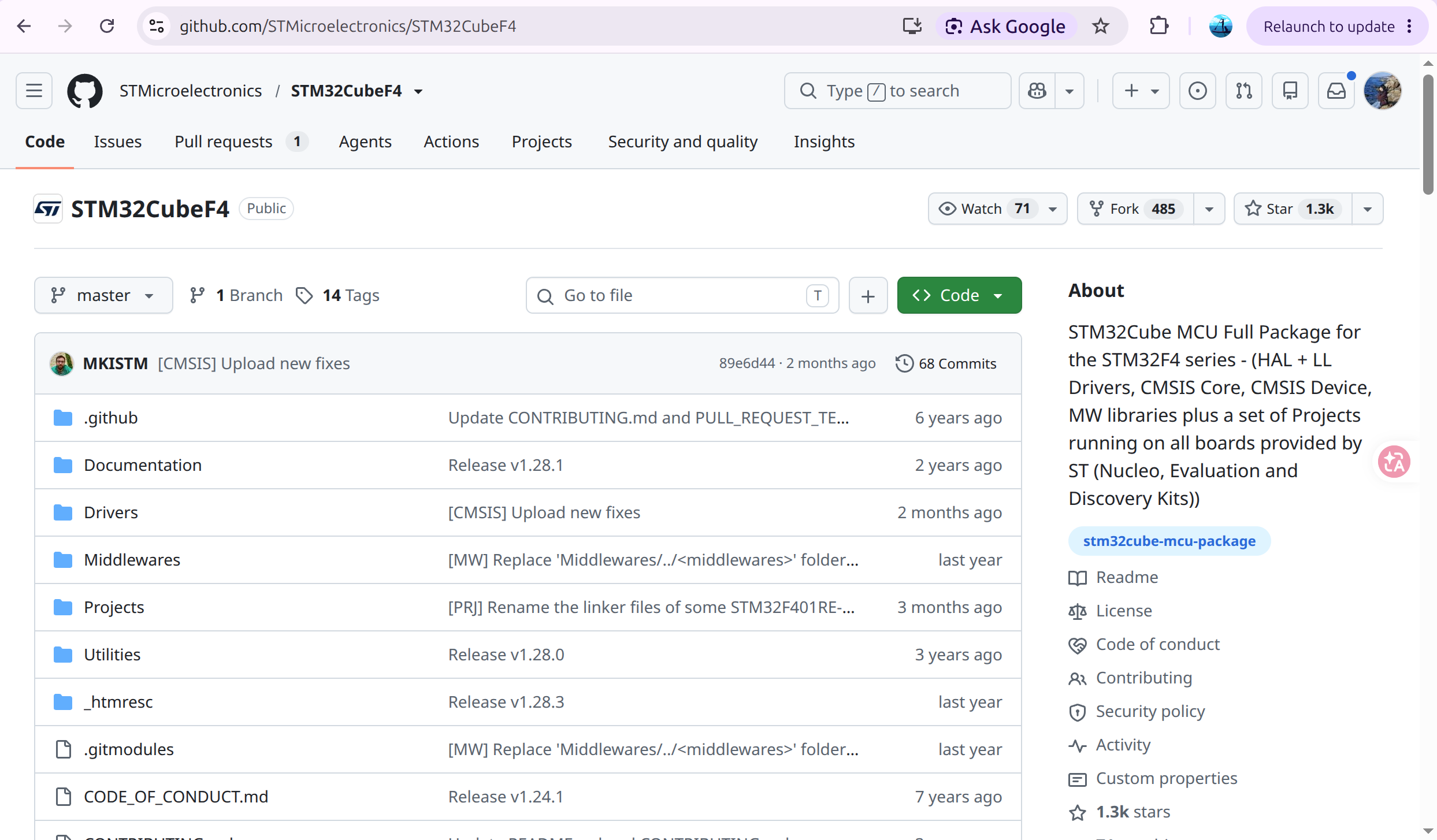

STM32CubeF4 官方仓库

这个仓库其实挺大，只想拿来搭工程的话，浅克隆就够了：

1

gh repo clone STMicroelectronics/STM32CubeF4 -- --depth 1 --recursive

相比完整克隆，体积能小一半以上，快多了。没必要为了三个文件把整个 Git 历史请回家供着。

接下来把工具配齐：

  • arm-none-eabi-gcc
  • gdb-multiarch
  • cmake
  • ninja
  • openocd

我自己都安装过了，这里就不演示了。

一个最小工程需要什么

STM32F407 最小工程

先从 CubeF4 里复制三个关键文件：

1
2
3
4

F407_RTOS_EXAMPLE/
├── Startup/startup_stm32f407xx.s
├── Platform/system_stm32f4xx.c
└── linker/STM32F407VETX_FLASH.ld

官方仓库里比较容易找到的是 STM32F407VGTX_FLASH.ld。它也能拿来改，但一定要注意：F407VGT6 有 1 MB Flash，这里使用的 F407VET6 只有 512 KB Flash。复制之后要把链接脚本改对，最好顺手重命名，免得哪天把自己也骗了。

最基础的文件结构大概这样：

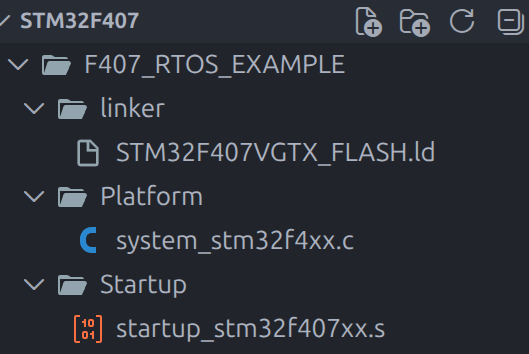

最小工程必备文件

这几个文件到底是干啥的？这就要从编译开始说了。之前说用 IDE 的永远不会成长，原因就在这里：一点 Build，后面的东西全黑了。你只知道没报错，牛逼，可以烧录；或者突然蹦出一个 error，卧槽，牛魔的，快修改。

但我们写的一堆 .c、.h，到底是怎么变成 MCU 能执行的机器码的？大致流程其实就这一条：

1
2
3
4
5
6
7
8
9

C / 汇编源码
    ↓ 编译、汇编
.o 目标文件
    ↓ 链接脚本安排地址
ELF
    ↓ objcopy
BIN / HEX
    ↓ OpenOCD
STM32 Flash

arm-none-eabi 这一家子

先简单认一下工具链，后面报错时至少知道该骂谁：

工具作用
arm-none-eabi-gcc编译 C，也可以统一调用汇编器和链接器
arm-none-eabi-as把汇编代码变成.o
arm-none-eabi-ld把一堆.o 链接成 ELF
arm-none-eabi-objcopy把 ELF 转成 BIN 或 HEX
arm-none-eabi-objdump看段信息和反汇编
arm-none-eabi-nm看符号和地址
arm-none-eabi-size看 Flash 和 RAM 占用
arm-none-eabi-gdb调试正在运行的程序

arm-none-eabi 也不是什么神秘咒语：

1
2
3

arm   → 目标架构是 ARM
none  → 不针对某个操作系统
eabi  → 使用嵌入式应用二进制接口

至于 MCU 是哪个内核，则由编译参数告诉 GCC，比如 F407 是 Cortex-M4，F1 常见型号是 Cortex-M3。-mcpu=cortex-m4 -mthumb 这类参数就该出现在工具链或 CMake 配置里。

真正决定“代码放到 Flash 哪儿、变量放到哪块 RAM”的，是下面这个文件。

1. 链接脚本：告诉链接器这个家有多大

文件：linker/STM32F407VETX_FLASH.ld

链接脚本干的事很直接：

老子是什么型号？RAM、Flash 多大？每一段程序到底放哪里？

首先是程序入口：

1

ENTRY(Reset_Handler)

这表示固件的入口符号是启动文件里的 Reset_Handler。

然后计算栈顶：

1

_estack = ORIGIN(RAM) + LENGTH(RAM);

再描述物理内存。以 STM32F407VET6 为例：

1
2
3
4
5
6

MEMORY
{
  CCMRAM (xrw) : ORIGIN = 0x10000000, LENGTH = 64K
  RAM    (xrw) : ORIGIN = 0x20000000, LENGTH = 128K
  FLASH  (rx)  : ORIGIN = 0x08000000, LENGTH = 512K
}

这里必须和手上的芯片对得上。写小一点一般只是浪费空间，写大了却可能把程序链接到根本不存在的 Flash 里，到时候就不是“为什么没亮”这么温柔了。

所以 IDE 里选择芯片型号，不只是让界面左上角多一串字；它背后也在替你选启动文件、链接脚本和编译参数。IDE 帮你做了不代表这些东西不存在，只是以前它们被藏起来了。

一句话总结：arm-none-eabi-ld 负责链接，.ld 负责告诉它怎样安排 STM32 的内存。

2. startup_stm32f407xx.s：上电后第一棒

第二个关键文件是：Startup/startup_stm32f407xx.s。

它有两重身份。构建时，它先被汇编成目标文件，再和 main.o、system_stm32f4xx.o 一起链接：

1
2
3
4
5
6
7

startup_stm32f407xx.s
        ↓ 汇编
startup_stm32f407xx.o
        ↓ 和其他 .o 一起链接
app.elf
        ↓ 烧录
STM32 Flash

它主要贡献几块内容：

1
2
3

.isr_vector            中断向量表
.text.Reset_Handler    复位启动代码
.text.Default_Handler  默认中断处理代码

链接器再根据 .ld 文件，把向量表和代码放进 Flash。

不过，CPU 并不是从 .s 文件第一行开始往下读。像 .syntax、.cpu、.section、.word 这些，大多是给汇编器看的指令或者数据，不是 CPU 上电后逐句执行的代码。

假设 BOOT0 = 0，芯片从内部 Flash 启动，硬件会先读取向量表前两项：

1
2

0x08000000 的 32 位数 → 装进 MSP，成为初始栈顶
0x08000004 的 32 位数 → 装进 PC，跳到复位入口

对应到启动文件里就是：

1
2
3

g_pfnVectors:
    .word _estack
    .word Reset_Handler

于是整个过程变成：

1
2
3
4
5
6
7
8
9

上电 / 复位
    ↓
CPU 读取 _estack
    ↓
CPU 读取 Reset_Handler 地址
    ↓
跳进 Reset_Handler
    ↓
SystemInit → 初始化 .data/.bss → main

所以更准确的说法不是“CPU 从 startup 第一行开始执行”，而是：

CPU 根据 startup 生成的向量表找到 Reset_Handler，再开始执行它生成的复位代码。

到这里，.s 文件也没那么吓人了。它本质上就是在 C 世界开门之前，先把栈、内存和入口准备好。

3. system_stm32f4xx.c：终于回到舒适区

最后一个关键文件是 Platform/system_stm32f4xx.c。唯一一个 .c，是不是瞬间亲切多了？

这个文件来自 CMSIS，处在 startup 和 main() 之间：

1
2
3
4
5
6
7

Reset_Handler
     ↓
SystemInit()       ← system_stm32f4xx.c
     ↓
初始化 .data/.bss
     ↓
main()

启动文件里会调用：

1

bl SystemInit

但 startup.o 自己没有这个函数。链接时，ld 会去 system_stm32f4xx.o 里把同名符号找出来。之前那一大家子工具到这里终于串上了。

这个文件里最值得先认识的是三个东西：

1
2
3

void SystemInit(void);
void SystemCoreClockUpdate(void);
uint32_t SystemCoreClock;

SystemInit()

它会在复位后、进入 main() 前运行，主要负责把 RCC 恢复到一个确定的基础状态、打开 HSI、处理 FPU 访问权限，以及按配置设置向量表或外部存储器。

它一般不会替你完成这些事：

  • 配置最终的 168 MHz 主频
  • 初始化 GPIO 和串口
  • 初始化 HAL
  • 初始化 FreeRTOS

这些还是后面的板级初始化代码来干。

这时候就有看到这里的吴彦祖、彭于晏困惑了：我不是已经在 CubeMX 的时钟树里把主频改成 168 MHz 了吗，怎么这里还是 16 MHz？

因为 CubeMX 生成的时钟配置，是进入后续初始化阶段才执行的。SystemInit() 只是先把芯片送回一个大家都认识的起点，然后你的代码再去开 HSE、配 PLL、切系统时钟。

SystemCoreClock

1

uint32_t SystemCoreClock = 16000000;

它只是一个记录当前 HCLK 的软件变量，很多地方会拿它计算 SysTick、RTOS Tick、串口波特率和定时器参数。

注意，它不是许愿池。你直接写：

1

SystemCoreClock = 168000000;

并不会让 MCU 原地超频到 168 MHz，只会让软件以为它已经到了。真正的时钟还是得改 RCC 寄存器，然后调用 SystemCoreClockUpdate() 重新读取并计算。

HSE_VALUE

HSE_VALUE 表示软件认为外部晶振是多少 Hz：

1
2
3

#ifndef HSE_VALUE
#define HSE_VALUE 25000000U
#endif

这不代表程序已经启用了 25 MHz HSE，更不代表你板子上真的焊了 25 MHz 晶振。板子是 8 MHz，就应该通过编译宏传入正确的值：

1

target_compile_definitions(app PRIVATE HSE_VALUE=8000000U)

要不然硬件跑它的，软件算软件的，最后两边各过各的。

还有一个容易漏掉的点：这份启动文件会在 .data 复制和 .bss 清零之前调用 SystemInit()。所以它不能随便依赖已经初始化好的普通全局变量、堆或者完整的 C 运行库，主要还是直接操作硬件寄存器。

一句话总结：

startup 负责把 C 程序的运行环境搭起来，system_stm32f4xx.c 负责把 Cortex-M4 和 STM32F4 拉回一个确定的基础状态，后面的 Platform 代码再配置这块板真正需要的时钟和外设。

最后交给 CMake

必备文件当然还有 main.c，这我就懒得说了。剩下主要是两个和 CMake 有关的文件：

1
2

arm-none-eabi-gcc.cmake   # 指定交叉编译工具链和 CPU 参数
CMakeLists.txt            # 描述源文件、头文件、链接脚本和产物

工具链文件告诉 CMake 去哪里找 arm-none-eabi-gcc，目标是 Cortex-M4，要使用什么浮点 ABI；CMakeLists.txt 再把 startup、system、main 和链接脚本串起来，最后顺手生成 .elf、.bin、.hex。

具体 CMake 我这里就不展开了。了解基本逻辑之后完全可以让 AI 写，再自己检查参数和路径。这里还要顺便吐槽一下 py：这种东西简单到极致，有啥难度，用的时候学就行了，我完全不知道刻意学习的意义在哪里。

写好之后，工程结构如下：

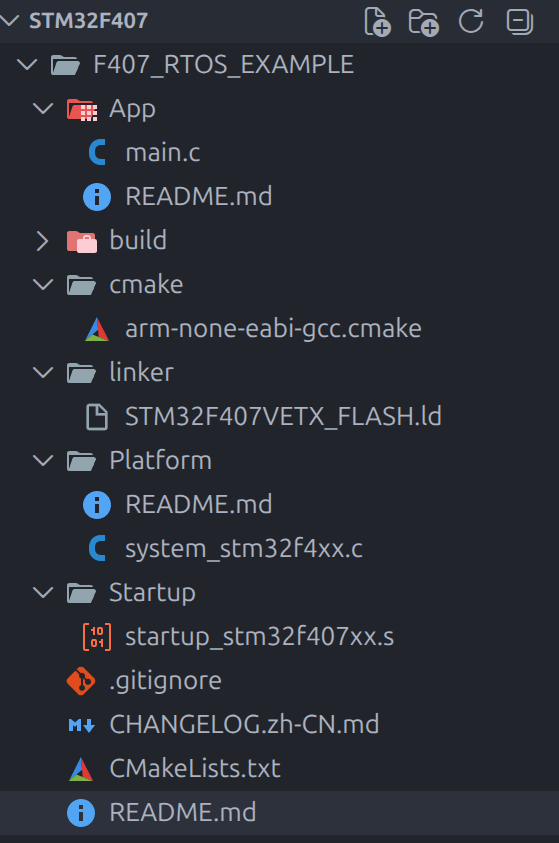

完整工程结构

然后：

1
2

cmake -S . -B build -G Ninja
cmake --build build

哦也，能编译了。

恭喜你亲手拆开了 IDE 的编译黑盒。下一步再往里面塞 RTOS，至少这次知道它到底站在什么东西上面了。牛逼吧。
